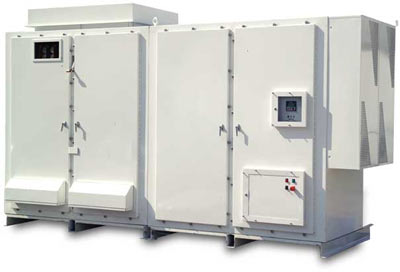

Высоковольтный привод MTX NEMA 3R MV
MTX — новая эра в области технологии высоковольтных приводов
Новый высоковольтный привод MTX N3R производства TIC предназначен для наружной установки. Это первый в мире привод, разработанный специально для наружной установки на удаленных объектах. Инновационная конструкция корпуса и технология силовой части делают данный высоковольтный привод уникальным в своей области.
Корпус привода MTX представляет собой модернизацию и оптимизацию двух существующих типов корпуса. Блок трансформатора имеет конвекционную систему охлаждения. Подвижные элементы в системе охлаждения отсутствуют, тепло выводится через отверстия в верхней части привода. Блок инвертора оборудован системой принудительного охлаждения. За силовыми модулями находятся радиаторы для вывода тепла в атмосферу. Охлаждение компонентов блока инвертора осуществляется при помощи пластинчатых теплообменников, то есть без использования наружного воздуха.
Новая топология представляет собой развитие проверенной конструкции привода T300MVi в новом влагозащищенном корпусе UL. Наружная установка привода и, следовательно, отсутствие системы отвода тепла из помещения позволяют существенно сократить стоимость владения и эксплуатационные издержки привода MTX.
Компания Toshiba International Corporation является мировым лидером в области производства частотно-управляемых приводов, двигателей, систем управления двигателями и другого электрооборудования.
Высоковольтные приводы Toshiba отвечают самым строгим требованиям промышленных стандартов, открывая новую эру в области надежности, эргономичности и безопасности.
|
|  |
Применение для стандартных / существующих двигателей благодаря дополнительному ШИМ выходу
Инновационная конструкция привода позволяет устанавливать его в сложных климатических условиях — пустынях, джунглях и т.п.
| Технические характеристики MTX | |||
| Выходное напряжение | Выходной ток, А | Выходная мощность, л.с. (кВА) | Номер модели |
| 4160 | 62 | 500 (447) | MTXA44050S |
| 124 | 1000 (893) | MTXA44100S | |
| 186 | 1500 (1340) | MTXA44150S | |
| Размеры | |||
| Мощность, л.с. (кВА) | В х Ш х Г (мм) | Вес (кг) | |
| 500 л.с. (447 кВА) | 2675 x 4200 x 1575 | 6795 | |
| 1000 л.с. (893 кВА) | |||
| 1500 л.с. (1340 кВА) | |||
| Параметры | |
| Выходная частота (Гц) | от 0 до 120 Гц |
| Выходное напряжение | 4160 В с трехфазным входным разделительным трансформатором, 36-пульсная схема с входным разъединителем с предохранителями и вакуумным контактором. IGBT выход |
| Цепь управления | Внутренняя, 120 В и 230 В |
| Допустимые отклонения | Напряжение: ± 10%, частота: ± 5% |
| Функции управления | |
| Метод управления | Многоуровневая ШИМ (широтно-импульсная модуляция) входного сигнала |
| Точность поддержания частоты | ±0,5% от максимальной выходной частоты — аналоговый вход, 0,01% — цифровой вход |
| Управление U/f | U/f, Векторное управление без обратной связи, управление моментом, векторное управление с обратной связью, постоянный момент (опционально) |
| Разгон / торможение | от 0,1 до 6000 сек |
| Основные функции управления | Плавный останов (автоматическое снижение нагрузки во время перегрузки) |
| Автоподхват вращающегося двигателя | |
| Основные функции защиты | Ограничение по току, перегрузка по току, перенапряжение звена постоянного тока, перегрузка, пониженное напряжение, перенапряжение, замыкание на землю, сбой процессора, отказ охлаждающего вентилятора |
| Протоколы передачи данных | Ethernet. Опционально: Profibus, Modbus RTU, Modbus, TCP/IP, TOSLINE-S20 и DeviceNet |
| Допустимая перегрузка | 115% от номинального значение в течение 60 сек |
| Интерфейс | |
| ЖК-дисплей | 4 x 20 графический ЖК-дисплей с подсветкой. Возможность одновременного отображения на дисплее нескольких параметров. |
| Flash-обновление программного обеспечения. Многофункциональный вращающийся цифровой задатчик, интерфейс ПК — Ethernet | |
| Светодиодная индикация | Пуск (красный) / Стоп (зеленый), Дистанционный / Локальный, Индикация состояния инвертора |
| Клавиши | Дистанционный / Локальный, Просмотр параметров / Программирование, Пуск, Ввод, Отмена, Стоп / Сброс, Вверх, Вниз |
| Кнопка включения | Подсветка блокировки и сброса аварийного состояния |
| Аналоговые входы | 2 входных сигнала напряжения или тока |
| Аналоговые выходы | 8 программируемых выходных сигнала напряжения или тока |
| Цифровые входы | 8 программируемых входов |
| Цифровые выходы | 6 программируемых цифровых выходов (один задействован в приводе) |
| Конструкция | |
| Корпус | NEMA 3R |
| Конструкция шкафа | Напольный, переднего обслуживания, подвод силовых кабелей и кабелей двигателя сверху или снизу |
| Цвет | Белый |
| Условия эксплуатации | |
| Температура окружающей среды | от 0 до 50°C |
| Влажность | Макс. 95% (без конденсации) |
| Высота | Не более 1000 м над уровнем моря |
| Установка | Для наружной установки |
| Типовые применения | Вентиляторы, воздуходувки, насосы, компрессоры, экструдеры, погружные насосные установки |
| Соответствие стандартам | NEC, ANSI |
| Соответствие компонентов стандартам | NEC, NEMA, UL, CUL |
| **Типовое номинальное значение мощности в л.с. для четырехполюсного двигателя. Относительно нагрузок с постоянным моментом необходимо обращаться к производителю. | |
