Преобразователь частоты большой мощности HX7 Plus Pack

Перейти на новый сайт компании СПИК СЗМА

Частотно-регулируемый привод HX7 Plus Pack разработан для эксплуатации в тяжелых условиях.

Мощность - от 37 до 924 кВт

Напряжение - от 380В до 480В.

Привод HX7 Plus Pack объединяет эксплуатационную надежность технологии plus pack Toshiba и совершенство управления 7-ой серии, что делает этот современный частотно-регулируемый привод на основе ШИМ модуляции уникальным для промышленного применения. Привод HX7 Plus Pack разработан для обеспечения точного регулирования скорости и имеет интуитивно понятный интерфейс оператора.

Предусмотрены исполнения IP21 и IP43 для эксплуатации при температуре окружающей среды от - 10° С до 50° С. Корпус выполнен из стального листа толщиной не менее 2,5 мм со специальным порошковым покрытием.

На приводах мощностью 92 кВт и выше в исполнении IP43 установлены двухконтурные теплообменники. Такая конструкция уменьшает имеющиеся у приводов с обычными вентиляторами охлаждения проблемы обслуживания, связанные с попаданием наружного воздуха внутрь устройства. Благодаря этим характеристикам, привод HX7 Plus Pack подходит для разных областей применения, в которых требуется особо точное управление двигателем и повышенная надежность.

Частотно-регулируемый привод серии HX7 Plus Pack

Данная модель привода имеет широкий выбор модификаций, включая 12-пульсный или 18-пульсный входной выпрямитель, корпус из нержавеющей стали, ограничители сетевых перенапряжений, выходной синусный фильтр, входы температурных датчиков двигателя, сетевые платы связи и т. д.

Новые возможности
Частотно-регулируемый привод серии HX7 Plus Pack

HX7 Plus Pack имеет двухконтурную систему вентиляции (без забора наружного воздуха), включающую радиаторы, расположенные на задней стенке шкафа, теплообменники, уплотненные двери. Радиаторы привода выступают на задней стенке шкафа и охлаждаются съемными с передней стороны шкафа центробежными вентиляторами. Так как радиатор охлаждения полупроводниковых приборов находится снаружи шкафа, и он отводит большую часть тепла, то для удаления остающегося внутри шкафа тепла используется теплообменник, а не вентиляторная система принудительного охлаждения.

Теплообменник – уникальное решение для увеличения теплоотдачи шкафа и уменьшения габаритных размеров. Двухконтурная система охлаждения поддерживает чистоту и герметичность корпуса, обеспечивает оптимальное функционирование и максимальный срок эксплуатации электронных компонентов, защищая от внешних загрязнений и влажности.

Оригинальная и совершенная конструкция HX7 Plus Pack идеально подходит для наружного применения при дождливой и запыленной окружающей среде.

Также для применения в тяжелых климатических условиях привод HX7 Plus Pack может поставляться в корпусе из нержавеющей стали в исполнении IP43.

12-пульсное и 18-пульсное решение по гармоникам

Для подавления гармонических искажений, генерируемых в питающую сеть, привод HX7 Plus Pack также доступен в исполнении с 12-пульсным или 18-пульсным входным диодным каскадом. 12-пульсный привод может обеспечить типичный полный коэффициент гармоник по току (THD) равный 9% при обязательном использовании соответствующего преобразовательного фазосдвигающего разделительного трансформатора. 18-пульсный HX7 Plus Pack привод оснащен встроенным фазосдвигающим автотрансформатором, что исключает необходимость в сложной кабельной разводке и обеспечивает безупречное сочетание надежности, экономии затрат и уменьшения занимаемой площади.

18-пульсный привод Toshiba Plus Pack соответствует стандарту IEEE 519, обязательному для большинства источников электроэнергии с отношением тока короткого замыкания к току нагрузки (ISC/IL) более 20.



Форма кривых входного тока и напряжения


(нажмите для увеличения)

Заметно сильное улучшение формы тока и напряжения при работе 18-пульсного привода.


Спектр входных гармоник


(нажмите для увеличения)

18-пульсный привод уменьшает общий коэффициент гармоник при максимальной нагрузке (TDD) а также подавляет отдельные гармоники, как рекомендуется стандартом IEEE 519.

Усовершенствованный интерфейс оператора

HX7 Plus Pack оснащен максимально дружественным оператору промышленным интерфейсом (EOI). EOI привода представляет собой многострочный, графический дисплей с подсветкой, на английском языке. EOI настолько интуитивно понятен, что обычно не требуется руководство пользователя для настройки параметров. HX7 Plus Pack позволяет как программирование в режиме навигации меню так и в режиме прямого доступа к параметрам. Высоконадежный вращающийся энкодер упрощает программирование. Кроме того, встроенные часы реального времени и регистрация аварийных событий дает возможность пользователю доступа к данным предыдущих записей неисправностей.

  • Конфигурируемый

  • Возможность удаленной установки дисплей на расстоянии до 300 м

  • Часы реального времени

Мастер запуска

Мастер запуска облегчает начальное программирование. Мастер проведет Вас от начала до конца, задавая несколько простых вопросов на ясном английском языке о Вашей определенной области применения. В зависимости от полученных ответов мастер устанавливает характеристики и параметры, подходящие для Вашего процесса. Мастер запуска весьма впечатляет, привод HX7 Plus Pack без преувеличений сам себя программирует.

Сетевые коммуникации

Динамично развивающаяся промышленность требует согласованной работы систем «привод-привод» и «привод-управляюшая система». HX7 Plus Pack стандартно имеет встроенные порты RS232/485 и TTL. В дополнение к стандартным возможностям, Toshiba опционально предлагает ряд популярных промышленных протоколов связи, включающих:

  • Ethernet IP & TCP/IP

  • DeviceNet

  • Modbus RTU

  • Modbus Plus

  • Profibus DP

  • Johnson Controls Metasys N2

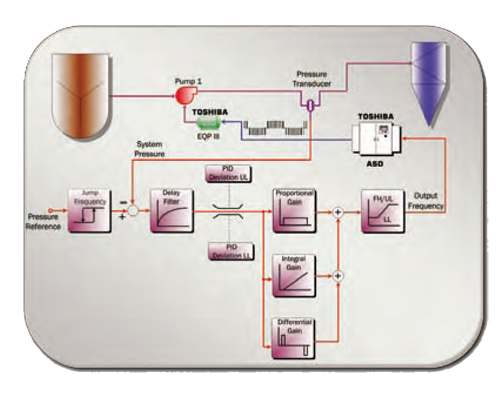

Управление технологическим процессом

Встроенный ПИД-регулятор позволяет осуществлять управление многими процессами без дополнительных внешних устройств. Функции ограничения предельных отклонений, переключения на ходу, и фильтрации с задержкой введены для улучшения гибкости и надежности ПИД-регулирования. Функции управления моментом и управление жесткостью характеристик позволяет точно подобрать крутящий момент двигателя для применений с распределением нагрузок.


(нажмите для увеличения)

Устройства подавления импульсных перенапряжений

HX7 Plus Pack доступны с самыми современными ограничителями перенапряжений. Их уникальная технология обеспечивает защиту от перенапряжений путем ограничением напряжения с импульсными токами до 200 кА. Ограничители перенапряжений обеспечивают безопасную работу без взрывов, пожара или катастрофических отказов, присущих многим традиционным устройствам подавления перенапряжений.

Выходной синусный фильтр

В специальных применениях, когда используются длинные кабели или повышающие трансформаторы на выходе, привод HX7 Plus Pack Toshiba гарантирует оптимальную работу, благодаря применению высокоэффективного выходного синусного фильтра.

Выходной синусный фильтр Toshiba эффективно сглаживает ШИМ сигнал, и улучшает форму кривой выходного напряжения, приближая ее к синусоидальной с полным коэффициентом гармоник THD менее 5 %.

Адаптивность

Программируемые дискретные входы HX7 Plus Pack можно сконфигурировать на любую из 68 различных функций, и независимо выбираются нормально разомкнутые или нормально замкнутые контакты.

Четыре многофункциональных аналоговых входа имеют независимые регулируемые смещение и уровень характеристик. Аналоговые входы HX7 Plus Pack конфигурируются под ваш технологический процесс, воплощая функции потенциометров для контроля скорости и аналогового суммирования для настройки и управления процессом. Кроме того, опциональная печатная плата ASD-ISO-1 может обеспечить гальваническую развязку на одном аналоговом входе и двух аналоговых выходах.

Съемная панель зажимов цепей управления представлена сухими контактами или схемами 120 В переменного тока и опционально может быть установлена на DIN-рейке.

Интерфейсная программа ASD Pro

Программное обеспечение Toshiba ASD Pro на базе операционной системы Windows распространяется бесплатно. Ее дружественный интерфейс позволяет скачивать и загружать уставки параметров и вести контроль переменных электропривода в режиме реального времени.
Характеристики ASD Pro:

  • Мониторинг

  • Запись в журнале

  • Редактирование параметров

  • Сравнение параметров

  • Изменение заводских параметров

  • Обучающая программа по основам программирования

  • Сохранение записанных данных в формате MS Excel


Технические характеристики HX7
Номинальная мощность при 380 В, кВт 3746 62 92 123 154 215 246308 370 431 493 555 616 740 863 924
Выходнйо ток, А79 100 133 196 241 313 469 546 623 722 842 980 1121 1203 1443 1684 1804
Температура окружающей среды, °С50° С40° С 50° С40° С
IP21
6-пульcный
12-пульсный
Высота,мм - 207020702100
Ширина, мм - 94018302134
Глубина, мм - 101611681168
Рис.* - 1A1B1C
Вес, кг** - 5459101590
IP43
6-пульcный
12-пульсный
Высота,мм20702100
Ширина, мм635 8001168155022862794
Глубина, мм89010941220
Рис.* 2A2B2C
Вес, кг** 454 5456819101590
IP43
18-пульсный
Высота,мм2070 -
Ширина, мм178023753302 -
Глубина, мм99012201283 -
Рис.* 3A3B
Вес, кг** 1158 1566 1657 177025882622 -


Стандартные техничские характеристики
Диапазон мощностей37 - 924 кВт (при 380В)
Диапазон напряженийОт 380В до 480В, (± 10%)
Частота 50 - 60 Гц (± 2 Гц)
Допустимая перегрузка100% продолжительно; 120% в течение одной минуты; 150% в течение двух секунд
Характеристики управления напряжением / частотойПостоянство момента, управление моментом, векторное управление, автоматическое или ручное повышение момента, задание пользовательской характеристики U/f по 5 точкам
Задание частотыКруговой энкодер, интегрированный в панель управления, 0-10 В, ± 10 В, 4-20 мА, двоичный код, входной потенциометр
Точность поддержания частотыАналоговый вход: ±0,2% от максимального значения выходной частоты; Цифровой вход: ±0,01% от максимального значения выходной частоты
Разрешающая способность задания частоты0 - 299 Гц
Дискретные входыВосемь программируемых входов на 68 функций
Аналоговые входыОдин 4-20 мА/500 Oм, один ± 10 В/69 кOм и два 0-10 В/33 кОм
Выходные контактыТри программируемых реле на 64 функции: одно с переключающим контактом (250В AC/2A), два c 1НО контактом (250В AC/2A)
Аналоговые выходыДва 4-20 мА/0-7,5 В DC программируемых выхода на 33 функции
Изолированные аналоговые сигналы Опционально трехканальные изолированный вход 4-20 мА и выходы 4-20 мА/0-7,5 В c напряжением изоляции 750 В
Источники питания системы управления10 В/10 мА, 24 В/50 мА
ПИД - регуляторПропорциональный, интегральный, дифференциальный, ограничение верхнего/нижнего отклонений, фильтр задержки сигнала обратной связи
Функции защитыПерегрузка по току, перенапряжение, перегрев инвертора, короткое замыкание на стороне нагрузки, замыкание на землю, перегрузка привода, ошибка EEPROM, ошибка RAM, ошибка ROM, ошибка процессора, ошибка связи, ошибка автонастройки, аварийный останов, пониженное напряжение, чрезмерный момент, обрыв выходной фазы, перегрузка двигателя, низкий рабочий ток, ошибка опции PCB, защита затворов IGBT
ПерезапускПерезапуск с "подхватом" вращающегося двигателя
Условия эксплуатацииТемпература от -10 до 50 °C (исполнения на 308, 863 и 924 кВт до 40 °C максимум), Влажность 95% (без конденсации)
ВысотаДо 1372 м (4500 футов). На больших высотах со снижением мощности
Вибрация5,9 м/с2 (0,6G) максимум (10-57 Гц)
Жидкокристаллический дисплей / интерфейс128 х 64 графический ЖК дисплей с подсветкой. Возможность одновременного отображения на дисплее нескольких параметров. Панель может быть запитана от внешнего источника питания.
Светодиодные индикаторыМестный/дистанционный (зеленый), Работа/готовность (красный/зеленый), Заряд на DC-шине (красный)
МониторингНа основном дисплее отображаются два контролируемых параметра с возможностью просмотра до 45 выбираемых пользователем параметров, включая: Состояние входов/выходов, Вперед/Назад, Установленное значение частоты, Выходная частота, Выходной ток, Выходное напряжение, Входная мощность, Выходная мощность, Момент, Ток, Предыдущие 100 ошибок (опция), Ток намагничивания, Коэффициент перегрузки тормозного резистора, Коэффициент перегрузки привода, Коэффициент перегрузки двигателя, Коэффициент обратной связи ПИД-регулятора, Напряжение звена постоянного тока
Порты обмена EOIСтандартно порты RS232/ RS485 и TTL
Протоколы связи (опция)Ethernet IP & TCP/IP, DeviceNet, Modbus RTU, Profibus DP, Modbus+, Metasys N2
Удаленная установка ЖК-дисплеяУдаленная установка на расстоянии до 300 метров от привода
